Воздуховод (Сп) для вентиляционных систем

Сп — это условное обозначение спирального воздуховода (или спирально-навивного).

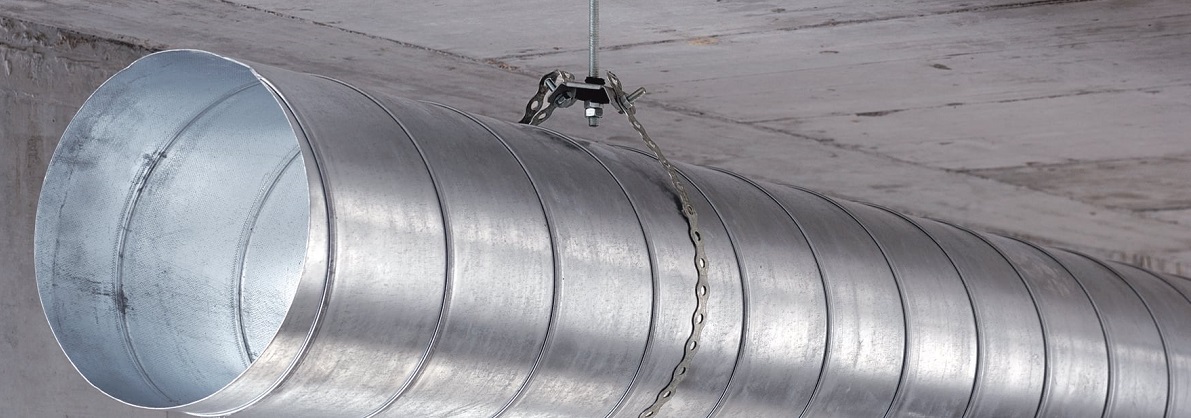

Что такое спиральный воздуховод (Сп)?

Это тип воздуховода, который изготавливается путем навивки стальной ленты (обычно оцинкованной) на оправку специальной формы. Лента соединяется в замок (спиральный шов) в процессе навивки, что придает конструкции высокую прочность и жесткость.

Основные характеристики спиральных воздуховодов:

1. Прочность и жесткость: Спиральный шов действует как ребро жесткости, что позволяет воздуховодам выдерживать большее давление и сохранять форму лучше, чем прямошовные аналоги того же диаметра и толщины металла. Это позволяет реже использовать дополнительные ребра жесткости.
2. Высокая герметичность: Технология производства обеспечивает высокую герметичность соединения, что минимизирует утечки воздуха.
3. Эстетичный внешний вид: Аккуратный спиральный шов часто считается более эстетичным, поэтому такие воздуховоды иногда оставляют без дополнительной отделки (например, в лофт-интерьерах или в современных промышленных помещениях).
4. Меньший вес: За счет повышенной жесткости часто можно использовать более тонкий металл, что снижает общий вес конструкции.
5. Стандартная длина: Обычно поставляются отрезками стандартной длины (например, 3 или 6 метров), которые затем соединяются между собой на объекте.

Где применяются воздуховоды типа Сп?

• Системы вентиляции и кондиционирования в зданиях и сооружениях.
• Промышленная вентиляция (для перемещения воздуха, удаления дыма, пыли, стружки).
• Вытяжные системы на кухнях ресторанов, кафе.
• Системы аспирации (для транспортировки легких сыпучих материалов).

Как обозначается на чертежах?

В маркировке после аббревиатуры "Сп" всегда следуют цифры, указывающие на его основные параметры.

Пример обозначения:

Воздуховод Сп 315x0.8-1200

• Сп — тип: спиральный.
• 315 — диаметр воздуховода в миллиметрах (круглые спиральные воздуховоды измеряются по диаметру). Если воздуховод прямоугольный, указываются размеры сторон (например, Сп 500х200).
• 0.8 — толщина металла в миллиметрах.
• 1200 — длина отрезка в миллиметрах.

Иногда в обозначении может также указываться материал (например, "оц" - оцинкованная сталь) и класс герметичности.

Отличие от других типов воздуховодов:

• Прямой (П) или Прямошовный (Пш): Изготавливается из листа металла, согнутого и прокатанного на станке, с одним прямым продольным швом. Как правило, менее жесткий, чем спиральный.
• Гибкий (Г): Изготавливается из алюминиевой или полиэстерной фольги, армированной стальной проволокой. Используется для подключения вентиляционного оборудования, на поворотах или для разводки на конечных участках. Не применяется как магистральный из-за высокого аэродинамического сопротивления.
• Спирально-сварной (Св): Лента соединяется не в замок, а с помощью сварки (обычно лазерной). Обеспечивает максимальную герметичность и прочность, часто используется для систем дымоудаления.
